Главная » 2010 » Январь » 12

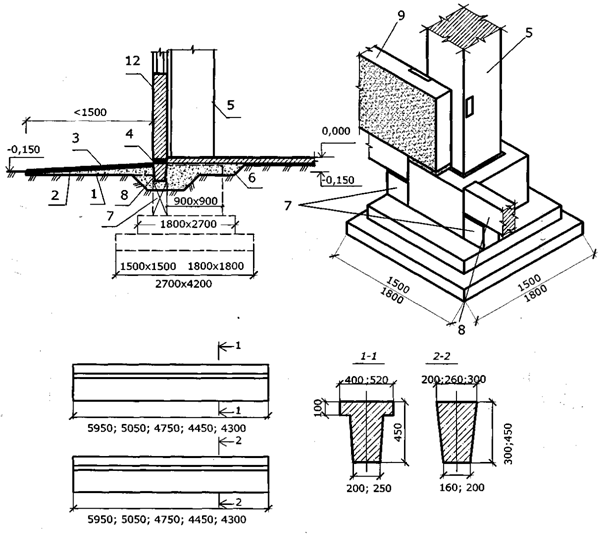

 Определение глубины заложения ростверка зависит от нескольких факторов: Глубины промерзания грунта Нормативная глубина сезонного промерзания грунта определяется по формуле:  м, где Mt - коэффициент, численно равный сумме абсолютных значений среднемесячных отрицательных температур за зиму в данном районе по СНиП 2.01.01-82 "Строительная климатология и геофизика". d0 - величина в метрах, который принимается равным: для суглинков и глин - 0,23 м; для супесков, песков мелких и пылеватых - 0,28 м; для песков средней крупности, крупных и гравелистих - 0,30 м; Расчетная глубина сезонного промерзания грунта определяется:  м, где kh - коэффиц
...
Читать дальше »
Просмотров: 7755 |
Добавил: DAD |
Дата: 12.01.2010
|
|
 Выходные данные:
Пилон третьего этажа рассматриваем как условно центрально сжатый элемент при случайных эксцентриситет.
Подсчитываем расчетная нагрузка на пилон:
Собственная масса колонны: Gn = bc ∙ HС ∙ h0 ∙ ρу ∙ γf = 0,8 ∙ 1,5 • 3 ∙ 25 ∙ 1,1 = 198 кН;
Нагрузка от покрытия и перекрытия:
Постоянная нагрузка G = 8818,49 кН;
Длительное нагрузки V = 3354,12 кН;
Кратковременное нагрузки Vsh = 4592,33 кН;
Длительно действующее расчетная нагрузка:
Nld = G + Gn + V = 8818,49 + 198 + 3354,12 = 12370,61 кН, к нему относятся постоянная и все временные нагрузки, за исключением кратковременных.
Кратковременное нагрузки Nсd = Vsh = 4592,33 кН;
Полная нагрузка равна:
N3 = Nld + Nсd = 12370,61 + 4592,33 = 16962,94 кН.
Расчет Пилону
Размер поперечного сечения пилона принимаем равным hc • bc = 25 • 150 см, бетон класса В30, Rb = 17 МПа, арматура продольная из стали к
...
Читать дальше »
Просмотров: 2804 |
Добавил: DAD |
Дата: 12.01.2010
|
|
 Силовые электропотребители Силовыми электропотребителями здания являются: электроприводы лифтов, насосы противопожарного и питьевого водоснабжения, сантехнической вентиляции, технологические струмоспоживачи магазинов, кафе, спортивных и других сооружений. Все силовые струмоспоживачи здания питаются от водно-распределительных устройств. Электроосвещение Проектом предусмотрено устройство рабочего, аварийного (эвакуационного), ремонтного освещения в жилых, торговых и административно-общественных помещениях здания. Все сети электроосвещения питаются от водно-распределительных устройств. Внешнее электроосвещение Проектом предусмотрено устройство наружного электроосвещения территории дома - уличными светильниками с натриевыми лампами высокого давления. Управление внешним электроосвещением предусмотрено от панелей внешнего электроосвещения проектируемых трансформаторных под
...
Читать дальше »
Просмотров: 741 |
Добавил: DAD |
Дата: 12.01.2010
|
|
|
|
|
