1) Принимаем сечение для элементов структуры: труба диаметром 114 на 5 мм, размер ячейки - 2м.
Расчет производится только на снеговую нагрузку поскольку ветровое по абсолютному значению меньше снежного (СНиП 2.01.07-85 "Нагрузки и воздействия") и направлено в противоположную сторону.

    Снеговая нагрузка: S = S0 • μ · γf,

где S0 = 70 кгс/м2 (для г. Киева); μ = 1 (СНиП 2.01.07-85); γf = 1,6 (несмотря на незначительный вес конструкций).
S = 70 кгс/м2 · 1 · 1,6 = 112 кгс/м2.
    На квадрате со стороной 2 м находятся четыре стержня (длиной 1м) верхнего слоя структуры, на которые передается снеговая нагрузка. То есть погонная нагрузка на стержень верхнего слоя структуры:







    Учитывая симметрию рассчитывается часть конструкции (половина);
Расчетная схема приведена на рис. 3.1, рис.3.2;

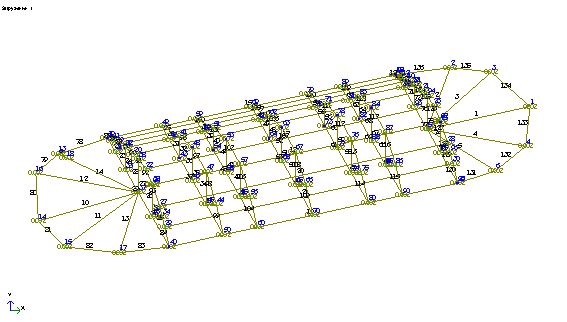

Рис. 3.1. Расчетная схема оболочки





















































Рис. 3.2. Расчетная схема



Фрагмент из характеристикам сечения стержня и с нагрузками на рис.3.3;

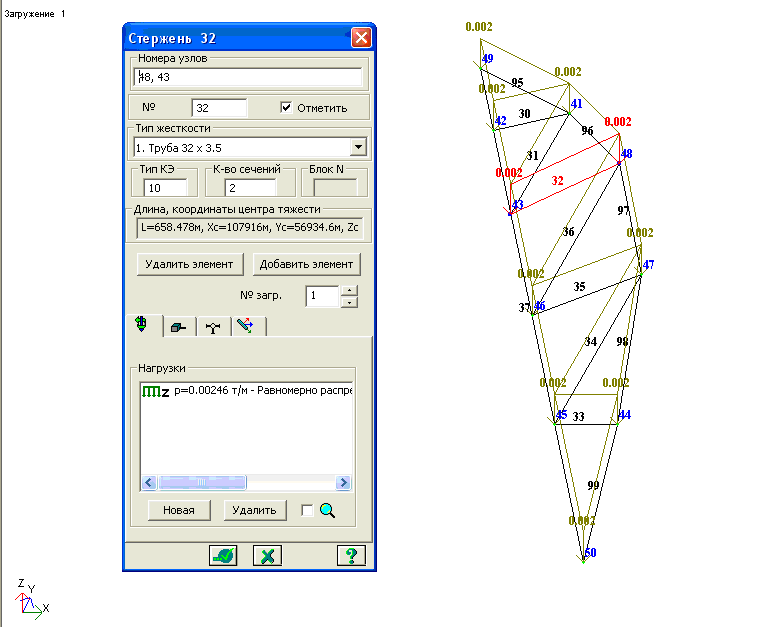

Рис. 3.3. Фрагмент из характеристикам сечения стержня и с нагрузками

    Вертикальные перемещения узлов конечно-элементной схемы;
наибольший прогиб Z = 102 м;
относительный прогиб:

    Эпюры продольных усилий верхнего слоя структуры - на рис.3.4;



















































Рис. 3.4. Эпюры продольных усилий верхнего слоя структуры



больше усилия N = - 28,8 тс;
наибольшее напряжение

    Эпюры продольных усилий в раскосых структурах - на рис.3.5;



















































Рис.3.5. Эпюры продольных усилий в раскосых структурах



больше усилия N = 27,9 тс;
наибольшее напряжение

    Эпюры продольных усилий в стержнях нижнего слоя структуры - на рис.3.6;

















































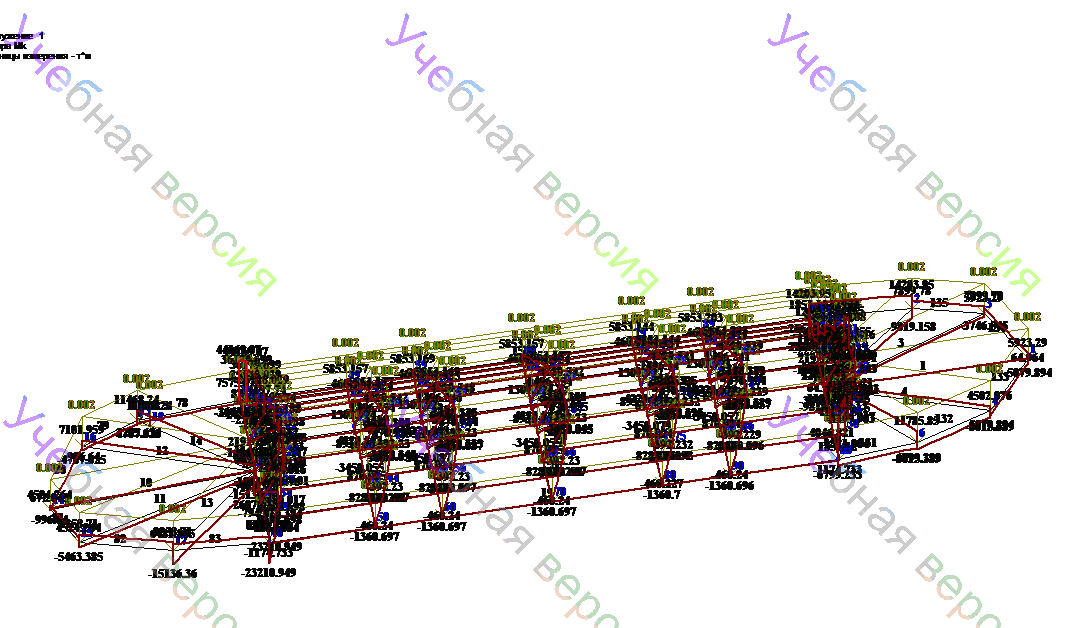

Рис.3.6. Эпюры продольных усилий в стержнях нижнего слоя структуры

больше усилия N = 24,5 тс;
наибольшее напряжение
